HB62D数控中心
HB62D数控中心

HB62D数控中心

分类:六面钻
双面同时钻孔加工
双面同时铣槽加工
  • 产品详情
  • 参数视频


CNC drilling machine (Six-sided drill)

数控钻孔中心(六面钻)

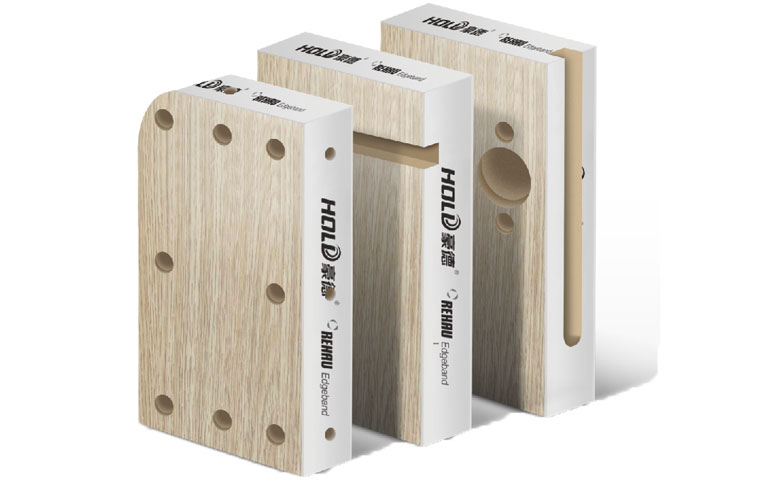

双面同时钻孔加工

Double-faced drilling simultaneously

双面同时铣槽加工

Double-faced slotting simultaneously

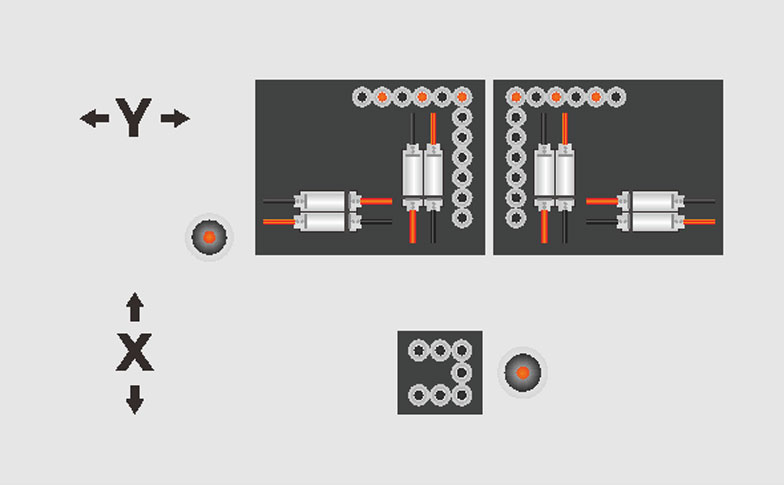

钻头布局示意图(HB62D)

Drillbit layout diagram



产品参数

内容设备型号HB62G

铣槽加工主轴

Milling spindle

总功率

Total power

23kw

主轴电机功率

Spindle power

6kw x 2

主轴转速

Rotation speed

18000rpm

最高定位速度

Max.positioning

speed

X轴速度

X axis speed

130m/min

Y轴速度

Y axis speed

100m/min

Z轴速度

Z axis speed

30m/min

A轴速度

A axis speed

60m/min

U轴速度

U axis speed

130m/min

V轴速度

V axis speed

100m/min

W轴速度

W axis speed

30m/min

钻孔组合装置

Boring head combination device

上垂直钻

Up vertical spindle

12支 x 2

上水平钻

Up horizontal spindle

X方向:(2+2) x2

Y方向:(2+2) x2

下垂直钻

Down vertical spindle

7支

加工尺寸范围

Working range

板材最小宽度

Min.width of workpiece

30mm

板材最大宽度

Max.width of workpiece

1210mm

板材最小长度Min.length of workpiece

120mm

板材最大长度

Max.length of workpiece

3100mm

板材最小厚度

Minthickness of workpiece

10mm

板材最大厚度

Max.thickness of workpiece

55mm

其他参数

Other parameter

吸尘口

Suction port

上吸尘口Φ200mm x 2

下吸尘口Φ100mm

设备尺寸

Package size

5300×2700×2500mm

重量

Weight

3350kg

注:本司对产品规格及设计细节不断改良更新,上述功能与参数可能有优化改进,请与授权销售单位确认。

The company's product spelt elirs and design detals wil be updated continously, The above specifications subject to change without notice,plerse confirm wth authorized distributor.
