分类:工业级重型
水冷自动换刀主轴
工业级防尘导轨
  • 产品详情
  • 参数视频

Industrial heavy-duty CNC router

工业级重型开料机


适用于密度较大的板材开料

Suitable for the high-density panel nesting

12kw水冷工业级自动换刀主轴

12kw water-cooled industrial grade automatic tool changer spindle

35工业级防尘导轨

35 industrial anti-dust rail



超重型机架,双层金属真空吸附腔;

伺服重型圆盘换刀系统,8把开料刀具圆盘刀库+钻包;

Super heavy-duty frame, two-layer vacuum adsorption cavity;Heavy duty servo round tool-changing system,

round 8-tool magazine+ drilling unit;

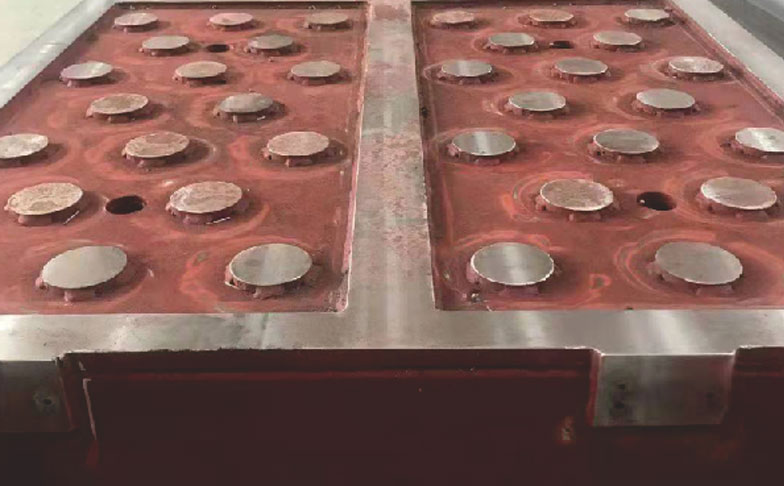

金属真空吸附腔+双层真空吸附

Two-layer vacuum adsorption cavity.

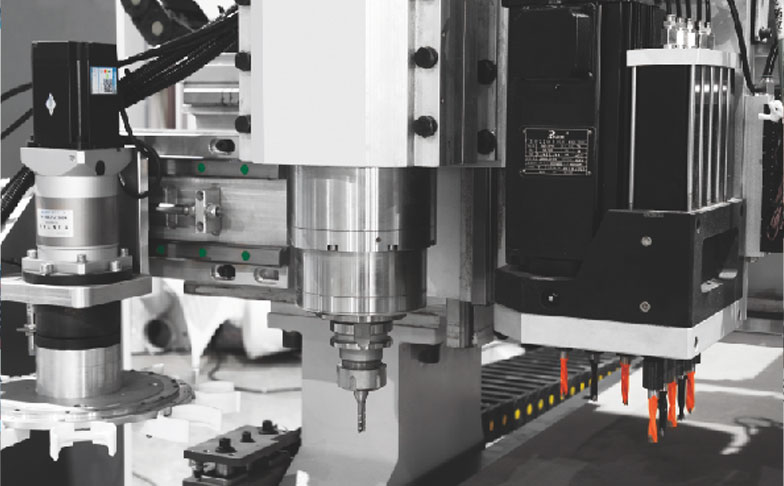

12KW 水冷工业级自动换刀主轴+9V钻包组

12KW water-cooled automatic tool changer spindle + 9v drill pack set

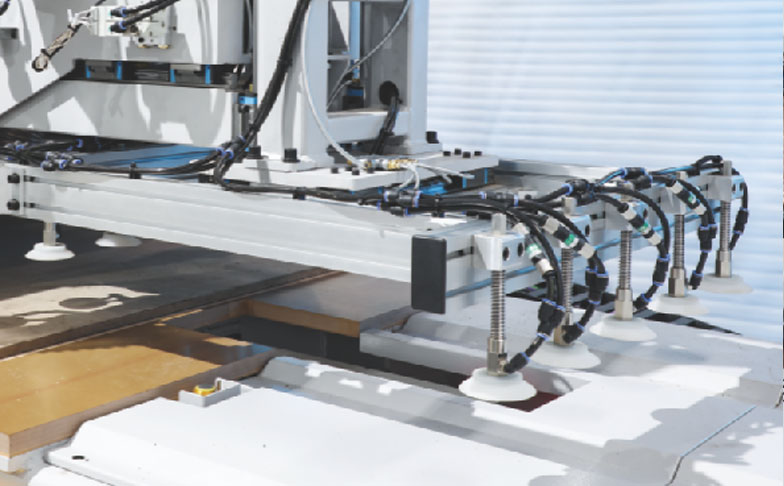

强力真空上料吸盘

Powerful vacuum feeding suction cup




产品参数

设备型号HE409EB

加工尺寸

Working area

1220×2750×30mm

工作行程

Traveling area

1600×4500×100mm

空行速度

ldling speed

80m/min

工作速度

Workingspeed

12-25m/min

主轴功率

Spindle power

12.0kw水冷(钻包2.2kw)

12.0kw water-cooled(2.2kw drill pack)

主轴转速

Spindle speed

18000r/min

工作电压

Working voltage

AC380V/3Ph/50Hz

驱动系统

Driving system

伺服驱动, Servo drive

定位方式

Positioning method

高精度双定位气缸+定位靠档

High-precision double positioning cylinder+ positioning by gear

台面结构

Tabel Structure

分区吸附台面

Zone adsorption table

水循环真空泵

Water cooled vacuum pump

11kw

外形尺寸

Dimensions

5500×2300×2450mm

吸尘口

Suction port

Φ200/Φ130/Φ130

总功率

Total power

31kw

重量

Weight

4.6T

注:本司对产品规格及设计细节不断改良更新,上述功能与参数可能有优化改进,请与授权销售单位确认。

The company's product spelt elirs and design detals wil be updated continously, The above specifications subject to change without notice,plerse confirm wth authorized distributor.
